水利手動鑄鐵鑲銅圓閘門廠家

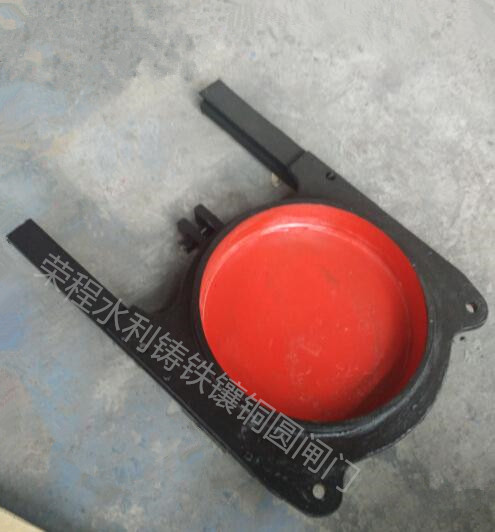

發布時間：2018-12-1 17:07:00 瀏覽次數： 386 作者：榮程水利手動鑄鐵鑲銅圓閘門是公司生產的20多種閘門種的一種閘門，由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門，其導軌可與門框澆注成一體)，導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
.jpg)
手動鑄鐵鑲銅圓閘門可以與手輪式、手動式、手電兩用啟閉機聯動啟閉閘門。鑄鐵鑲銅圓閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
手動鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。
鑄鐵鑲銅圓閘門主要特點：
1、安裝在墻壁上，門板一般設于迎水面(單向);承受壓力o.1 Mpa。門板正、反兩面都承受水壓(雙向);承受反向壓力0.03Mpa。
2、設備由門框、門板、密封圈、傳動螺母及可調試楔塊等部件組成，具有結構簡單、耐用、安裝方便、隱蔽性好等特點。
3、閘門的密封工作面正向滲漏量≤1.25L/min.m。反向滲漏量≤2.5L/min.m。
手動鑄鐵鑲銅圓閘門安裝注意事項：
1、手動鑄鐵鑲銅圓閘門軌道安裝前，應對鋼軌的形狀尺寸進行檢查，發現有超值彎曲或者扭曲等變形時，必須進行校正，經檢查合格后才能進行安裝。
2、軌道吊裝前，應測量和標定軌道的安裝基線，軌道實際中心線與安裝基準線的水平位置偏差，當跨度小于或等于10m時，不超過2mm，當跨度大于10m時，不超過3mm。
3、軌道頂面的縱向傾斜度不大于1/1000，每2m測一點，在全行程上，高點與低點之差不大于10mm
4、軌道吊裝后，應檢查是否符合要求，并且全面復查螺栓的緊固情況
5、設備的軌道兩端的車擋，在吊裝起重機之前必須先安裝好。
手動鑄鐵鑲銅閘門的安裝形式：
.jpg)
1、靠壁式：適用于圓閘門φ200-φ1200，方閘門300-1000等單向閘門的安裝，土建預留孔比閘門口徑大100mm。
2、 附壁式：適用于所有規格的單向及雙向閘門的安裝，土建預留與閘門口徑相同。
3、法蘭式：適用于所有規格的單向及雙向圓閘門的安裝，穿墻管的法蘭密
4、封面尺寸應與閘門的法蘭密封面尺寸一致，穿墻管應伸出墻面150-200mm以確保安裝，當穿墻管為鋼管時，需5、與閘門法蘭配制一只鋼法蘭，安裝時兩法蘭裝配后再與穿墻管焊接，法蘭標準為：JB/T81-94，PN0.25MPa。
6、平底式：適用于泥沙量較大，特別有塊狀物容易在閘門前造成堵塞的場合。
7、下開式：適用于上開時無空間的場合，只適用于單向閘門安裝。
手動鑄鐵鑲銅圓閘門用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。該系列產品可以做成方形、圓形、以及和法蘭圓閘門三種型號，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
想要了解更多產品信息請直接致電13582492022孫經理，進行洽談訂購，微信同號。
